BobCAD Drahterodieren

Die neue Drahterodier-Software wurde für die Präzisionsfertigung und das Schneiden von harten Legierungen entwickelt und ermöglicht die Programmierung von 2- und 4-Achsen-Drahtwegen innerhalb enger Toleranzen für alle offenen und geschlossenen Innen- und Außenformschnitte.

Wire EDM ist ein komplettes CAD-CAM-System für Drahtmodell-, Oberflächen- und Volumenkörpermodellierung, das präzise Schnitte in einer einfach zu bedienenden CNC-Programmiersoftware ermöglicht. Sie können Modelle erstellen und importieren, Drahtpfadstrategien zuweisen und für Ihre Maschine spezifische G-Code-Programme generieren. Die Drahterodier-Software bietet ein intuitives System zum Einrichten präziser Schnitte für alle Ihre eng tolerierten Teile. Dieses Produkt liefert Ergebnisse, die den strengen Schneideanforderungen des Form- und Werkzeugbaus entsprechen.

Drahterodieren Features

2 Achse innen, außen oder offene Drahtpfade

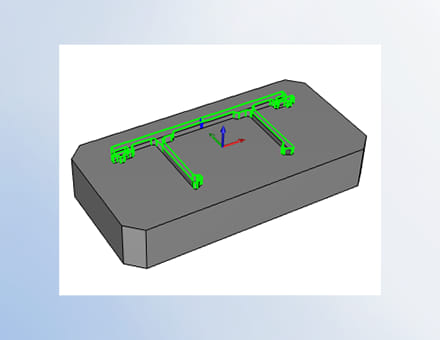

Wählen und programmieren Sie Formen basierend auf Drahtgitter, Oberflächenkanten, Schleifen und Flächen. Wenden Sie mit dem BobCAD 2-Achsen-Assistenten gleichzeitig einen Grobschnitt, einen Anbindungsschnitt und einen Schlichtschnitt an.
4 Achsen Automatische Synchronisation

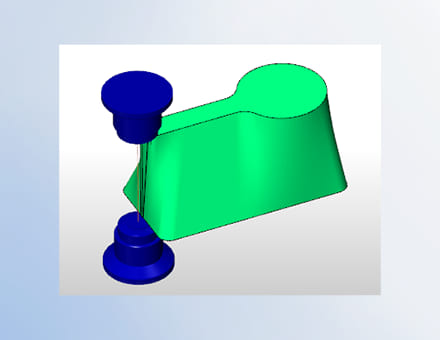

Mit Drahterodieren können Sie aus drei Optionen wählen, die Ihnen beim Synchronisieren und Beschleunigen Ihrer Programmierung für Ihre 4-Achsen-Drahtwege helfen. Jede Option bietet eine einzigartige Methode zur Ausrichtung der oberen und unteren Führung Ihrer CNC-Drahterodiermaschine. Es gibt spezielle Synchronisierungsoptionen zum Ausrichten der oberen und unteren Führungen.
Bearbeitungsreihenfolge

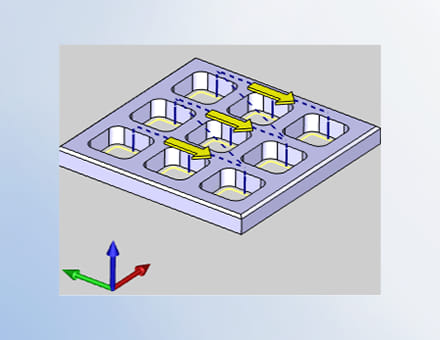

Steuern Sie die Sortierreihenfolge von Vorgängen, die mehrere Profilketten enthalten. Wählen Sie aus der nächstgelegenen Richtung ohne Sortierung, der X-Richtung und der Y-Richtung mit der Option Auswahl der Eckpunkte für den Startpunkt.
Schnittbedingungen

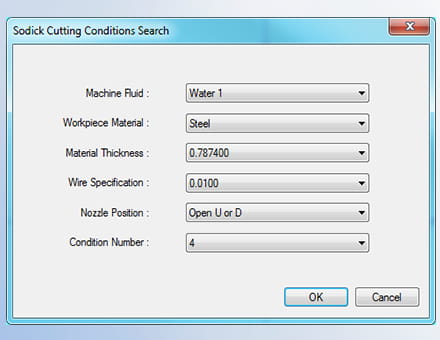

Verwenden Sie für Maschinen, die G-Code-Programme mit Schnittbedingungen benötigen, die Schnittbedingungstabelle. Benutzer können Bedingungen aktualisieren und speichern, Kommentare hinzufügen und Standardeinstellungen speichern.
Ein- / Ausführen

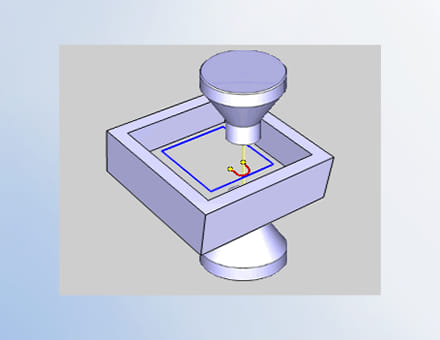

Kontrollieren Sie, wo und wie Ihr Draht in den Schnitt hinein- und herausgeführt wird. Wählen Sie zwischen kreisförmigen, senkrechten, senkrechten, parallelen und ausgewählten Punktmischungen.
Eckentypen

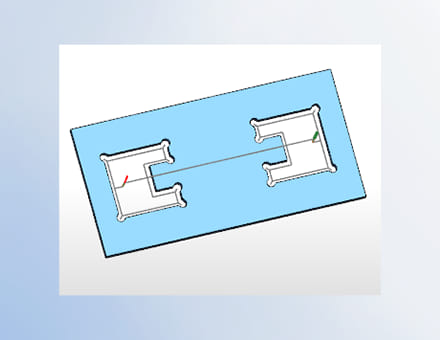

Verwenden Sie spezielle Eckentypen für Außen- und Innenecken. Wählen Sie zwischen Scharf, Rund, Schleifenradius, Schleifenlänge, Dreieck und Winkelhalbierungslinie.
Umgekehrte Schnittrichtung

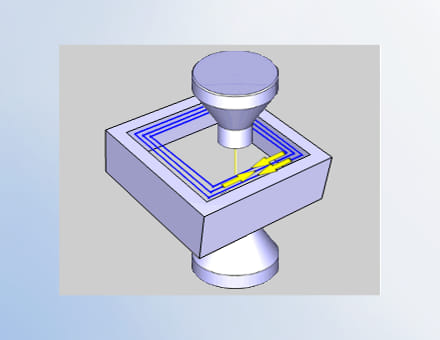

Bei allen Drahterodier-Bearbeitungsstrategien werden die Drahtpfad-Schnittrichtung für den Grobschnitt, die Überhöhungsschnitte und die Laschenschneidvorgänge automatisch bestimmt, um die effizientesten Schneidmethoden für die Anwendung bereitzustellen. Sie können die Schnittrichtung für alle Vorgänge zum Abschneiden von Streifen oder zum Abschneiden von Schnitten umkehren, um die Schneidrichtung für alle Vorgänge zu steuern.
Parametereinstellungen

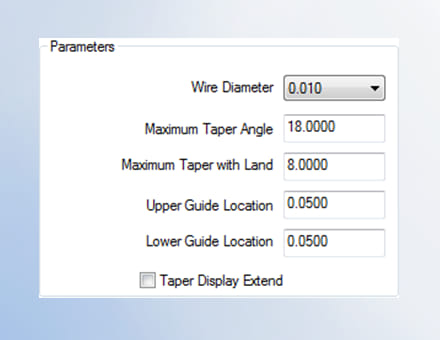

Passen Sie Ihre aktuellen Einstellungen an, um maschinen- / auftragsspezifische Optionen zu definieren. Definieren Sie Ihren Drahtdurchmesser, den maximalen Konuswinkel, den maximalen Konus mit Steg, die obere Führungsposition, die untere Führungsposition, die Konusanzeige, wenn Sie das automatische Einfädeln unterstützen und vieles mehr!
Gruppen

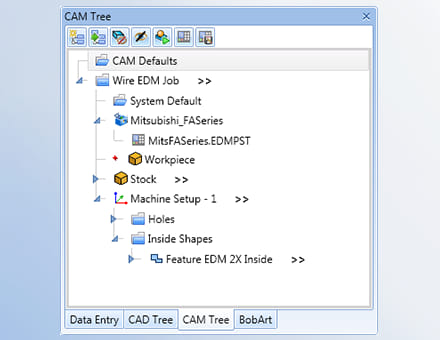

Organisieren Sie Ihren CAM-Baum mit Gruppen. Ziehen Sie Bearbeitungsfunktionen per Drag & Drop in einen Gruppenordner. Schalten Sie das Posten aus, zeigen Sie den Werkzeugweg an, erstellen Sie Muster und fügen Sie mit der rechten Maustaste untergeordnete Gruppen hinzu.
Einrichtungsblatt

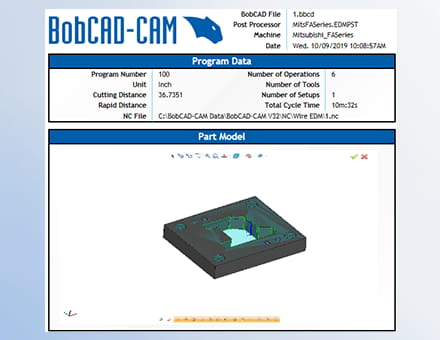

Erstellen Sie automatisch anpassbare XML-Setup-Blätter. Berichtsprogrammdaten, Einrichtungsvorschau, Bestandsdaten, Vorgangsliste, Zykluszeiten und mehr.
Backplot

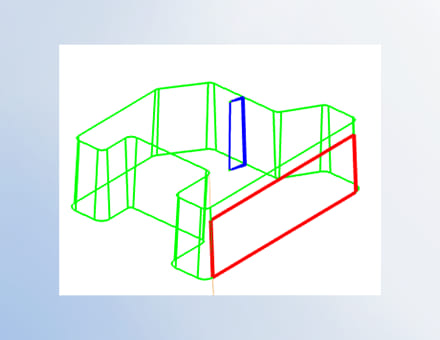

Zeigen Sie alle Funktionen grafisch auf dem Bildschirm an und überprüfen Sie den Drahtstartpunkt, die Schnittrichtung, die Schnittreihenfolge und vieles mehr.
Simulation

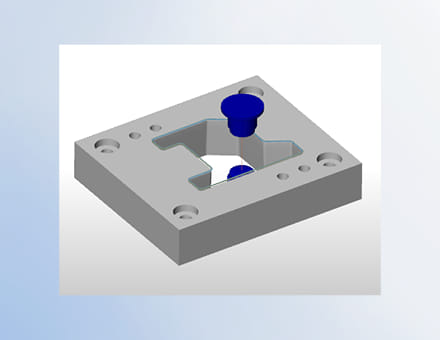

Sehen Sie sich eine 3D-Simulation Ihrer Drahtschneidpfade in einer virtuellen Bearbeitungsumgebung an. Laufen, anhalten, schnell vorspulen, vorspulen, zurückspulen, zum nächsten oder vorherigen Vorgang springen und vieles mehr. Spezielle Überprüfungswerkzeuge zum Testen Ihrer Schnittformen.
Werkzeugwegmuster

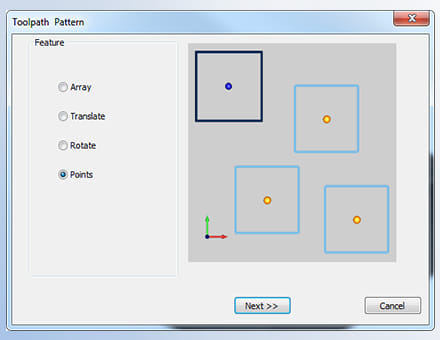

Erstellen Sie Kopien von Bearbeitungsfeatures für dieselben Teile-Instanzen. Wählen Sie aus Anordnen, Verschiebungs-, Dreh- und Punktpositionen.
Anpassbare Postprozessoren

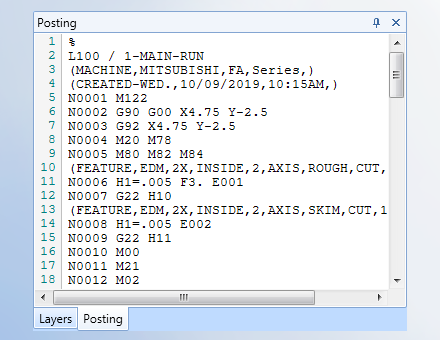

BobCAD wird mit vielen gängigen maschinenspezifischen Postprozessoren geliefert. Sie können auch einen Postprozessor von unserem Support-Portal herunterladen. Benutzer können einen Postprozessor in einem Texteditor öffnen und nach Bedarf Änderungen vornehmen. Für spezielle Funktionen verwenden Sie die Postprozessoren-API.
